电液动闸门编号: 351594916

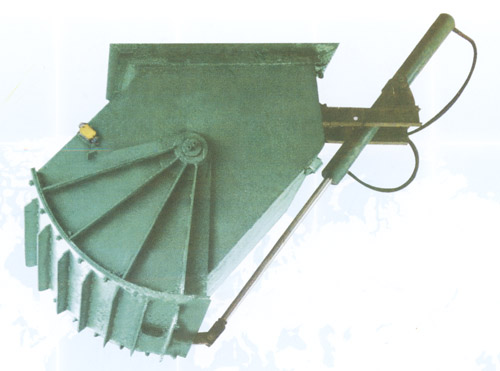

15704174305904539

一．用处:

本系列扇形闸门宽泛利用于建材、冶金、矿山、电力、化工、轻工、粮食等行业，，是各类落料系统的卸料节制装置。。

二．结构特点

本闸门结构单一，，选取优质钢板焊接而成，，选取电液动推杆驱动，，运行安稳，，故障率低，，能够急剧堵截物流。。本系列闸门直接将电液推杆固定在闸门体上，，预防了用户在现场定位的烦恼，，装置轻便。。

合用介质	合用温度	介质流速
晶料、固体颗粒物料、粉状物料	≤300℃	≤28m/s
电源	排解个性	电液推杆型号
380V50HZ	二位开关式	DYT系列

注：：本闸门具体的大局及联结尺寸可按用户的要求设计制作。。

三．技术参数

电液动扇形闸门技术参数表 (A型)

型号	重要尺寸												电液推杆型号	功率 KW
型号	A	B	C	D	E	F	H	M	N	N×a	n1-φ1	n1-φ	电液推杆型号	功率 KW
DSZ-20A	200	300	220	220	80	730	300	320	260	2×130	8-14		DYT700-220	1.10
DSZ-30A	300	400	320	320	80	780	400			2×180	8-14		DYT700-320
DSZ-40A	400	500	420	420	90	830	480			2×230	8-14		DYT700-420
DSZ-50A	500	626	530	520	100	885	560			3×190	12-18	4-28	DYT1000-530	1.50
DSZ-60A	600	726	630	620	120	935	620			3×224	12-18		DYT1000-630
DSZ-70A	700	826	730	720	120	985	720			4×193	16-18		DYT1000-730
DSZ-80A	800	950	835	825	150	1070	800			4×222	16-22		DYT1750-835	2.20
DSZ-90A	900	1050	935	920	150	1120	880			5×198	20-22		DYT1750-935
DSZ-100A	1000	1150	1035	1020	150	1170	960			5×198	20-22		DYT1750-1035

电液动扇型闸门技术参数表(B型)

型号	a	重要尺寸（mm）															电液推杆型	功率 KW
		A	B	C	D	E	F	H	J	L	S	M	N	n×a	n1-φ1	n1-φ
DSZ-20B45	45°	200	300	220	391		440	391	60	260	163	320	260	2×130	8-14	4-28	DYT700-220	1.10
DSZ-20B60	60°				380			1140		24	134
DSZ-30B45	45°	300 400	400 500	320 420	561	80	540	561		360	204			2×180			DYT700-320
DSZ-30B60	60°				552 725			1651		340	160
DSZ-40B45	45°						640	725		450	246			2×230			DYT700-420
DSZ-40B60	60°				720			2160		430	187
DSZ-50B45	45°	500	626	530	896	100	750	896	80	550	307			3×190	12-18		DYT1000-530	1.50
DSZ-50B60	60°				893			2679		530	234
DSZ-60B45	45°	600	726	630	1046		850	1046		620	349			3×224			DYT1000-330
DSZ-60B60	60°				1049			3147		600	261
DSZ-80B45	45°	800	950	830	1337	120	1050	1337	90	750	451			3×222	16-22		DYT100-830
